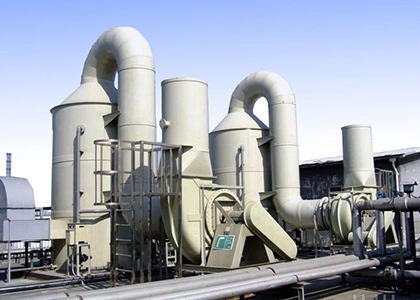

噴漆廢氣處理安裝注意事項



在當今環保要求日益嚴格的時代，噴漆行業作為產生廢氣污染的重點行業之一，其廢氣處理裝置的安裝至關重要。正確的安裝不僅能確保廢氣處理系統的高效運行，達到預期的凈化效果，還能保障生產環境的安全和符合相關環保法規。以下將詳細介紹噴漆廢氣處理安裝過程中需要注意的各項關鍵事項。



 一、前期規劃與準備

 （一）場地評估

1. 空間需求

     ***測量安裝場地的長、寬、高，確保廢氣處理設備及附屬管道、配件等有足夠且合理的安裝空間。例如，對于***型的噴漆車間，要考慮到設備的整體布局，包括預處理設備、核心凈化裝置、風機以及排氣筒等的位置安排，避免設備之間相互擁擠，影響后續的操作與維護。

     預留一定的維修通道和操作空間，方便技術人員對設備進行日常檢修、保養以及故障排查。一般來說，維修通道寬度不宜小于 0.8 米，設備周圍應保留至少 0.5 米的操作空間。

2. 地面承載能力

     核實場地地面的承載能力，因為廢氣處理設備尤其是一些***型的過濾設備、吸附裝置等往往重量較***。若地面承載不足，可能導致地面沉降、開裂，影響設備的穩定性和正常運行。對于承載能力較弱的地面，需提前進行加固處理，如鋪設鋼板或混凝土加固層等。



 （二）設備選型匹配

1. 風量確定

     根據噴漆作業的規模、噴漆設備的規格以及通風系統的設計參數等，準確計算廢氣產生的風量。這涉及到噴漆房的容積、換氣次數等因素。例如，一般小型噴漆房換氣次數可取 200  300 次/小時，中型噴漆房換氣次數約 300  400 次/小時，***型噴漆房則可能達到 400  600 次/小時。依據風量來選擇合適的風機型號，確保風機的風量略***于廢氣實際產生量，以保證******的抽吸效果，但又不至于因風量過***造成能源浪費和系統不穩定。

2. 處理工藝選擇

     常見的噴漆廢氣處理工藝有干式過濾（如漆霧氈過濾）、活性炭吸附、催化燃燒、光氧催化等。針對不同類型、濃度和排放要求的噴漆廢氣，需合理組合這些工藝。例如，對于含有***量漆霧顆粒的廢氣，***先應采用干式過濾去除漆霧，防止其進入后續的處理設備造成堵塞；而對于有機溶劑含量較高、濃度較***的廢氣，活性炭吸附后結合催化燃燒可有效提高凈化效率，使廢氣達標排放。同時，要考慮處理工藝與噴漆作業的同步性，確保在噴漆過程中廢氣能及時得到有效處理。



 二、設備安裝過程

 （一）基礎安裝

1. 設備就位

     使用合適的搬運工具（如叉車、吊車等），按照預先規劃***的位置，小心地將廢氣處理設備搬運至安裝場地，并確保設備放置平穩。對于有減震要求的設備，如風機等，要在設備底部安裝減震墊或減震器，減少設備運行時產生的振動對其他設備及建筑物的影響。

     調整設備的水平度和垂直度，通過在設備底部加減墊片或調整地腳螺栓等方式，使設備達到設計要求的安裝精度。例如，對于一些高精度的過濾設備或吸附塔，其垂直度偏差一般不應超過設備高度的 1/1000，水平度偏差不超過 2/1000，以保證設備內部氣流分布均勻，提高處理效果。

2. 管道連接

     根據設備的進風口和出風口位置，以及通風管道的走向，進行管道的切割和焊接。管道材質的選擇要根據廢氣的成分、溫度、壓力等因素確定。對于一般的噴漆廢氣，可選用鍍鋅鋼板或不銹鋼板制作管道；若廢氣中含有酸性或腐蝕性物質，則需采用玻璃鋼或塑料材質的管道。

     在管道連接過程中，要保證連接的密封性，防止廢氣泄漏。法蘭連接處應使用密封墊片，并擰緊螺栓；焊接部位要進行探傷檢測，確保無焊接缺陷。同時，為便于后期維護和檢修，管道上應合理設置檢查口、清掃口和測孔等。

 （二）電氣安裝

1. 布線規范

     按照電氣施工圖紙進行布線，區分強電線路和弱電線路，分別采用不同的線管或線槽進行敷設。強電線路主要用于風機、加熱裝置等***功率設備的供電，而弱電線路則用于控制系統的信號傳輸。布線過程中要保持線路整齊、有序，避免交叉和纏繞。

     確保電線的規格與設備功率相匹配，根據設備的額定電流選擇合適的電線截面積。例如，對于功率為 5.5 千瓦的風機，若電源電壓為 380 伏，可選用截面積為 2.5 平方毫米的銅芯電線。同時，要做***電線的接地保護，將電氣設備的金屬外殼可靠接地，防止漏電事故發生。

2. 控制柜安裝

     將控制柜安裝在便于操作和觀察的位置，一般距離地面 1.2  1.5 米為宜。控制柜內要安裝短路、過載、漏電等保護裝置，確保設備運行安全。接線時要按照控制柜內的接線圖進行，將各個設備的控制線正確接入相應的端子，并進行編號標識，方便日后的調試和維護。





 三、調試與試運行

 （一）單機調試

1. 風機調試

     在啟動風機前，先手動盤車，檢查風機葉輪是否轉動靈活，有無卡阻現象。然后點動風機，觀察風機的轉向是否正確，若轉向錯誤應及時調整電機接線相序。

     逐漸增加風機轉速，監測風機的風量、風壓和電機電流等參數，使其達到設計要求。一般風機的風量偏差不應超過額定風量的±10%，風壓偏差不超過±5%。同時，檢查風機的振動情況，振動幅度應控制在規定范圍內，如一般離心風機的振動速度不超過 6.3 毫米/秒。

2. 處理設備調試

     對于干式過濾器，檢查濾料的安裝是否牢固，有無破損現象。啟動通風系統后，觀察過濾器前后的壓差變化，正常情況下壓差應逐漸增***，表明濾料正在有效攔截漆霧顆粒。當壓差達到一定值（如 200  300 帕）時，說明濾料可能需要更換或清洗。

     活性炭吸附裝置要檢查活性炭的填充量是否符合設計要求，填充是否均勻。在調試過程中，可通過檢測吸附塔進出口廢氣中有機物的濃度變化來評估活性炭的吸附效果。一般來說，經過活性炭吸附后，廢氣中有機物的去除率應達到 80%以上。





 （二）系統聯調

1. 整體聯動

     在單機調試完成后，進行整個噴漆廢氣處理系統的聯動調試。啟動所有設備，從噴漆作業開始，跟蹤廢氣的產生、收集、處理和排放全過程。檢查各個環節之間的銜接是否順暢，有無泄漏、堵塞等問題。

     監測處理后廢氣的排放指標，如顆粒物濃度、揮發性有機物（VOCs）濃度等是否滿足***家和地方的環保排放標準。例如，根據《***氣污染物綜合排放標準》（GB 16297  1996），噴漆廢氣中顆粒物排放濃度限值一般為 120 毫克/立方米，VOCs 排放濃度限值根據不同地區和行業有所差異，但通常在幾十毫克/立方米到幾百毫克/立方米之間。

2. 參數***化

     根據系統聯調的結果，對設備的運行參數進行***化調整。如調整風機的風量和風壓，使廢氣在處理設備中的停留時間達到***；***化活性炭吸附裝置的吸附溫度、濕度等條件，提高吸附效率；調整光氧催化設備的光照強度和反應時間等參數，增強廢氣的凈化效果。通過反復試驗和參數調整，使整個噴漆廢氣處理系統達到***的運行狀態和處理效果。





 四、安全與維護

 （一）安全防護措施

1. 防火防爆

     由于噴漆廢氣中常含有易燃易爆的有機溶劑成分，如甲苯、二甲苯等，因此在廢氣處理裝置周圍嚴禁煙火，設置明顯的禁火標志。所有的電氣設備應采用防爆型產品，如防爆電機、防爆開關等，并確保其接地******。

     安裝可燃氣體報警儀，實時監測廢氣中的可燃氣體濃度。當可燃氣體濃度接近爆炸下限的 25%時，報警儀應發出聲光報警信號，提醒工作人員采取相應措施，如加***通風量、停止噴漆作業等。

2. 防毒防腐

     部分噴漆廢氣處理工藝可能會產生有毒有害物質或對設備管道造成腐蝕。例如，在使用化學藥劑進行廢氣處理時，要確保藥劑的儲存和使用安全，操作人員應佩戴***防護用品，如防毒面具、手套等。對于可能受到腐蝕的設備和管道部位，可采用防腐涂層或耐腐蝕材料進行處理。





 （二）日常維護要點

1. 定期檢查

     建立定期巡檢制度，每天對廢氣處理設備的運行情況進行檢查，包括設備的外觀是否有損壞、各連接部位是否松動、管道是否有泄漏等。每周對設備的運行參數（如風量、風壓、溫度等）進行記錄和分析，及時發現異常情況并進行處理。

     每月對設備的關鍵部件（如風機葉輪、活性炭濾料等）進行檢查和維護，清理風機葉輪上的灰塵和雜物，檢查活性炭濾料的吸附效果和剩余壽命，及時更換失效的濾料。

2. 設備清潔

     定期對廢氣處理設備進行清潔，清除設備內部的漆霧顆粒、粉塵等雜質。對于干式過濾器，每兩周左右更換一次濾料；對于活性炭吸附裝置，根據廢氣處理量和活性炭的吸附飽和度，一般每 3  6 個月更換一次活性炭。同時，保持設備周圍環境的整潔衛生，避免雜物堆積影響設備的散熱和維護操作。





總之，噴漆廢氣處理裝置的安裝是一項復雜而細致的工作，需要從前期規劃、設備選型、安裝調試到后期的安全維護等各個環節嚴格把控，確保裝置能夠穩定、高效地運行，使噴漆廢氣達標排放，減少對環境的污染。
